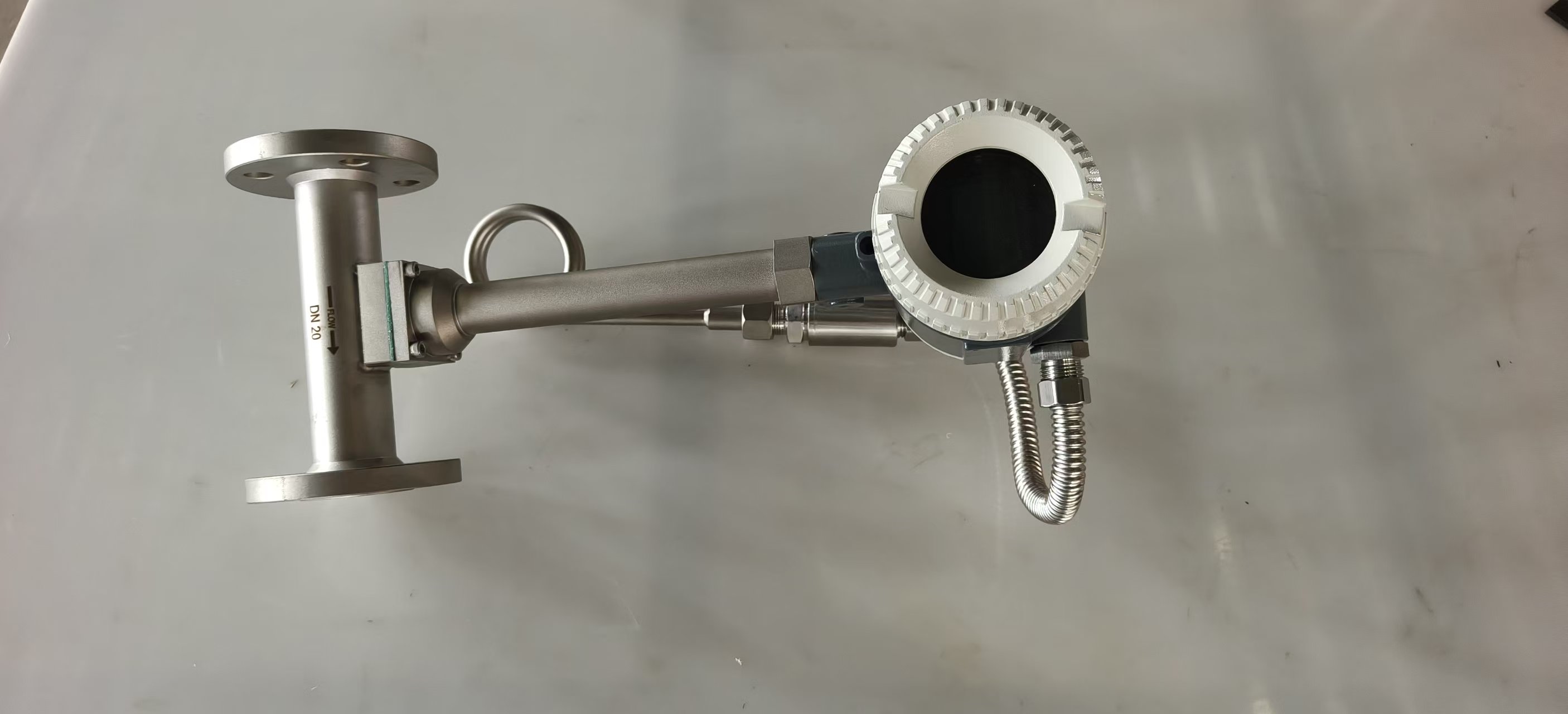

FSRVF涡街流量计
涡街流量计是速度式流量计的一种，它以卡门涡街理论为基
础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频
率，从而测量出流体的流量。
涡街流量计具有以下特点：
▲测量精度高，量程宽；
▲测量介质广泛，可测量液体，气体和蒸汽；
工作温度高，介质温度可达 350 度；无运动部件，无磨损，
可靠性高；表体采用不锈钢材质，耐腐蚀。
础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频
率，从而测量出流体的流量。
涡街流量计具有以下特点：
▲测量精度高，量程宽；
▲测量介质广泛，可测量液体，气体和蒸汽；
工作温度高，介质温度可达 350 度；无运动部件，无磨损，
可靠性高；表体采用不锈钢材质，耐腐蚀。
一、概述
涡街流量计是速度式流量计的一种，它以卡门涡街理论为基
础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频
率，从而测量出流体的流量。
涡街流量计具有以下特点：
▲测量精度高，量程宽；
▲测量介质广泛，可测量液体，气体和蒸汽；
工作温度高，介质温度可达 350 度；无运动部件，无磨损，
可靠性高；表体采用不锈钢材质，耐腐蚀。
二、测量原理
当管道中流体介质通过旋涡发生体（三角柱）时，由于局部
加速而产生旋涡现象（如图一），此旋涡分成两列交替地出现，
这种旋涡列被称为卡门涡街。旋涡在柱体
后面产生脉动的压力，使埋在探头内的压
电晶体元件受到交变应力作用而产生交电
荷信号。检测放大器将这种信号进行信号
处理后，输出频率与旋涡分离频率相同的
电压（或电流）脉冲信号，或经变换处理输出与旋涡分离频率成
比例的模拟电流信号。
卡门涡街的释放频率与三角柱宽度尺寸和流体速度有关，而
与介质的温度，压力等特性参数无关。可用下式表示 :
f=StV/d……（1） 式中：f- 卡门涡街的释放频率
V- 介质流速
D- 三角柱的宽度
St- 斯特罗哈尔数
斯特罗哈尔数是涡街流量计的重要参数，它与介质的雷诺数 Re
有关。只要管道内介质的雷诺数保持在 2*104 至 7*106 范围内，斯特罗
哈尔数 St 便保持为一个常数（0.17~0.18），这样便可通过测量旋涡频
率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量
